Једноструки режим наспрам вишемодног влакна: Потпуно поређење удаљености, цене, брзине и апликација

Приликом планирања оптичке мреже, једна одлука долази рано и утиче на скоро све остало: да ли пројекат треба да користи једномодно влакно или вишемодно влакно?

Одговор се не односи само на пропусни опсег. Удаљеност везе, избор примопредајника, кабловска инфраструктура, циљне брзине преноса података и дугорочна-цена надоградње све то обликује прави избор. У многим пројектима у стварном-светском свету, одлучујући фактор није сам оптички кабл, већ комбинација цене оптичке мреже, захтева за досегом и брзина које ће мрежа морати да подржи за три до пет година од сада.

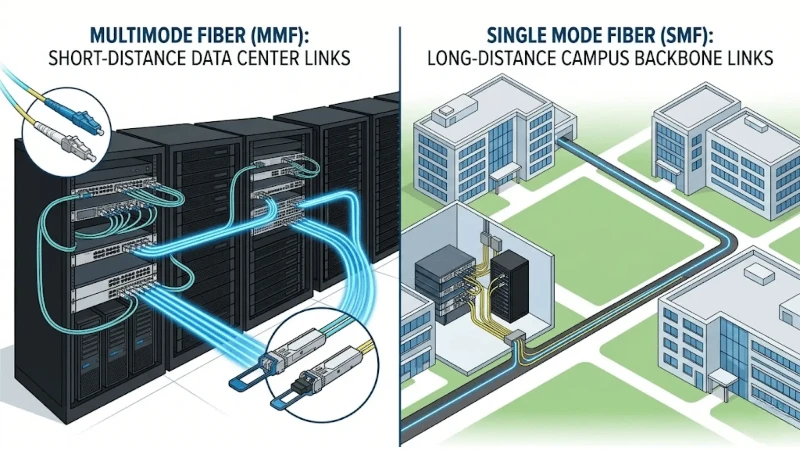

Ево кратке верзије: за везе на кратке-удаљености унутар просторија са опремом, зона центара података и окружења са једном{1}}зградом, мултимодно влакно упарено са ниским-ценовним ВЦСЕЛ- примопредајницима обично пружа најбољу равнотежу између перформанси и буџета. За дужи рад окоснице, везе у кампусу и мреже дизајниране за надоградњу брзине са више-генерација, једномодно влакно обезбеђује домет, маргину везе и скалабилност којима мултимод не може да парира.

Овај водич разлаже техничке разлике, упоређује перформансе брзине и удаљености према брзини преноса података, објашњава где се заправо појављују предности у погледу трошкова и пружа упутства за избор заснован на{0}}на основу сценарија.ИЕЕЕ 802.3 Етхернет стандардии ТИА спецификације структурираних каблова.

Која је разлика између једномодног и вишемодног влакна?

И једномодна и вишемодна влакна су оптички каблови{0}}са стакленим језгром који преносе податке у облику светлосних импулса. Основна разлика лежи у томе како се светлост шири унутар језгра влакна, а та структурна разлика доводи до скоро сваке практичне измене-између њих.

Шта је једномодно влакно?

Једномодно влакно (СМФ) има веома мали пречник језгра, обично око 8,3 до 9 µм. Пошто је језгро тако уско, само један мод светлости може да се шири у исто време. Ово практично елиминишемодална дисперзија, омогућавајући оптичком сигналу да путује много даље са минималним ширењем импулса и мањим слабљењем. Једномодно влакно ради на таласним дужинама од 1310 нм и 1550 нм користећи дистрибуиране повратне информације (ДФБ) или Фабри-Перот ласерске изворе.

Према ТИА и ИСО/ИЕЦ класификационом систему, једномодно влакно спада у два разреда: ОС1 за затворене затворене-бафероване каблове и ОС2 за спољашње лабаве-цевне каблове или каблове са нултом{4}водом{5}}врхом. Већина нових инсталација једног начина рада користиОС2 влакно, који подржава све тренутне једномодне Етхернет апликације и обезбеђује ниже пригушење на проширеним таласним дужинама које се користе у системима са{0}}мултиплексирањем по таласним дужинама (ВДМ).

Шта је вишемодно влакно?

Вишемодно влакно (ММФ) има веће језгро, било 50 µм или 62,5 µм у зависности од класе влакна. Шире језгро дозвољава да се више пута светлосних путева - или модова - шири истовремено. Ово чини лакшим и јефтинијим спајање светлости у влакно помоћу ласера ​​који емитују вертикалне-површинске шупљине- (ВЦСЕЛ) који раде на 850 нм. Међутим, ови вишеструки модови путују незнатно различитим брзинама и стижу до пријемника у различито време, што је феномен који се назива модална дисперзија. Ово ограничава ефективну даљину преноса, посебно како се повећава брзина преноса података.

Вишемодно влакно је класификовано у разреде од ОМ1 до ОМ5, од којих свака има различите модалне оцене пропусног опсега дефинисане уАНСИ/ТИА-568.3и ИСО/ИЕЦ 11801. Тренутне нове инсталације скоро увек користе ОМ3, ОМ4 или ОМ5 ласерски{4}}оптимизована влакна. За детаљан преглед сваке оцене, погледајте одељак отипови мултимодних влакана и ограничења удаљеностииспод.

Зашто је ово важно за дизајн мреже?

Та структурна разлика - један режим наспрам више режима - каскаде у свакој практичној одлуци:

• Удаљеност:Појединачни режим подржава дужине везе од 10 км до преко 40 км у зависности од примопредајника. Мултимоде има максимум између 100 м и 550 м у зависности од брзине и нивоа влакана.
• Цена оптике:Вишемодни ВЦСЕЛ-примопредајници коштају знатно мање по порту од једномодних ДФБ ласерских модула за везе кратког-дохвата.
• Прецизност конектора:Веће вишемодно језгро више не опрашта толеранције поравнања, што поједностављујеконекторпрекида и смањује рад на инсталацији у{0}}окружењима велике густине.
• Путања за надоградњу:Једномодно влакно подржава све тренутне и планиране ИЕЕЕ 802.3 Етхернет брзине до 800 Гб/с на великим удаљеностима, док се мултимодни домет смањује како се повећава брзина преноса података.

Једномодно вс вишемодно влакно: Табела за поређење језгра

Ове бројке одражавају стандардне ИЕЕЕ 802.3 спецификације. Стварне распоређене удаљености такође зависе одгубитак уметања, повратни губитак, броја спојева, квалитета конектора и прорачуна буџета за губитак везе специфичне за сваку инсталацију.

Поређење брзине и досега једног мода у односу на вишемодну влакна

Брзина је место где практична разлика између сингле моде и мултимоде постаје најконкретнија. Како брзина преноса података расте, домет у више модова се понекад драматично смањује -. Фабрика влакана која удобно ради 10Г на 300 метара може подржавати само 100Г на 70 метара на истом каблу.

Следећа табела резимира максимални досег по брзини преноса података према ИЕЕЕ 802.3 стандардима. Ово су бројеви за референцу када одлучујете који тип влакна одговара датој вези.

Брзина{0}}Референтна удаљеност према брзини преноса података

Извори:ТИА Фибер Оптицс Тецхнологи Цонсортиум - ИЕЕЕ 802.3 Мултимоде Стандардс; Стандарди ТИА ФОТЦ - ИЕЕЕ 802.3 једног{2}} мода

Кључни образац који треба приметити: на 10Г, мултимод ОМ4 и даље достиже 400 м, што удобно покрива већину веза унутар{3}}зграда. На 100Г, то исто ОМ4 влакно пада на 100 м. На 400Г преко ОМ3, ограничени сте на 70 м. Ако мрежа треба да ради 100Г или брже преко 100 метара, или ако мапа пута укључује миграцију на 400Г, појединачни режим је једина реална опција.

Ово је најчешћа грешка у планирању у надоградњи центара података и кампуса: вишемодни кабл је инсталиран за 10Г, радио је добро годинама, а онда је постао ограничење када је мрежа прешла на 40Г или 100Г јер се удаљености више не уклапају у границе мултимодног досега.

Како удаљеност влакана утиче на ваш избор

Удаљеност је најбржи филтер у било којој одлуци о избору влакана. Једном када знате дужину физичке везе и циљну брзину преноса података, поље опција се брзо сужава.

Испод 100 метара

За кратке везе унутар реда регала, између суседних ормара или унутар једне просторије за опрему, мултимодно влакно је најекономичнији избор у скоро свим случајевима. На овим растојањима, модална дисперзија није значајно ограничење чак и при великим брзинама, а предност у погледу цене СР примопредајника заснованих на ВЦСЕЛ- је значајна - посебно када пројекат укључује десетине или стотине крајњих тачака везе.

Типичан пример: крило дата центра-тканина са 10Г или 25Г сервером-за-пребацивање веза преко 15 метарапатцх кабловииМПО трунк каблови. У том окружењу, вишемодни ОМ4 са СР оптиком пружа одличне перформансе уз само делић цене једног система.

100 до 300 метара

Ово је зона одлучивања у којој оба типа влакана остају технички одржива, а прави избор зависи од брзине преноса података, планова надоградње и структуре буџета.

На 10Г, мултимод ОМ3 покрива до 300 м, а ОМ4 достиже 400 м -, тако да мултимод функционише добро. На 25Г, домет ОМ4 пада на 100 м, што значи да везе изнад 100 м већ захтевају један режим. На 100Г, мултимод ОМ4 достиже максимум на 100 м, а ОМ3 на само 70 м.

За изградњу магистралних стубова или хоризонталних веза у дужини од 150 до 250 метара, практично питање је: коју брзину ће ова веза морати да носи за три до пет година? Ако је одговор само 10Г, мултимод је разуман. Ако мапа пута укључује 25Г, 40Г или 100Г, појединачни режим даје знатно више простора.

Уобичајени сценарио у пројектима кампуса: хоризонтални успон који повезује спратове у пословној згради има око 180 м. На 10Г, ОМ3 то решава без проблема. Када зграда касније пређе на 25Г или 40Г, тај исти ОМ3 кабл можда више неће бити квалификован, што ће захтевати скупе напоре -повезивања каблова који би тај појединачни режим избегао.

Преко 300 метара

Преко 300 метара, једномодно влакно је стандардни избор. Вишемодни досег на 10Г достиже максимум на 400 м на ОМ4 и постаје технички неизводљив за веће брзине на овим удаљеностима. Насупрот томе, појединачни режим преноси 10Г до 10 км, 100Г до 10 км и 400Г до 500 м или више у зависности од типа примопредајника.

За главне везе у кампусу између зграда, међу{0}}везе зграда у индустријским објектима и било коју везу која прелази неколико стотина метара, једномодно влакно у комбинацији са примопредајницима класе ЛР- је поуздано и будуће-безбедно решење. Већа цена оптике по{4}}порту је надокнађена драматично дужим дометом и скалабилности{5}}више генерација.

Поређење трошкова једног мода у односу на вишемодна влакна

Једна од најупорнијих грешака у избору влакана је упоређивање цена каблова по метру и заустављање на томе. У стварности, укупна системска цена оптичке везе укључује пет компоненти, а њихова релативна тежина драматично варира у зависности од удаљености и брзине преноса података.

1. Цена оптичког кабла

Цене сирових каблова за сингле-моде и мултимоде влакна често су ближе него што купци очекују. За стандардне унутрашње каблове за дистрибуцију са истим бројем влакана и типом омотача, разлика у цени између једномодног ОС2 и ОМ3/ОМ4 мултимодног режима је скромна. ОМ5 влакна имају премију - отприлике 30-50% у односу на ОМ4 на многим тржиштима – што је један од разлога зашто је усвајање спорије него што се очекивало.

2. Трошкови примопредајника

Овде се појављује права разлика у цени, и она у великој мери фаворизује мултимод на кратким удаљеностима. 10ГБАСЕ-СР вишемодни СФП+ модул заснован на ВЦСЕЛ технологији обично кошта само делић 10ГБАСЕ-ЛР модула са једним модом који користи ДФБ ласер. Када пројекат укључује стотине портова - као у средњем или великом центру података -, уштеда по-порту представља значајан део укупног буџета.

Међутим, ова предност се сужава при већим брзинама. На 100Г и више, јаз у цени између мултимодних СР4 и сингле-модних ДР4/ЛР4 оптике се смањује, делимично вођен напретком силицијумске фотонике и растућим обимом набавке хиперскалних центара података. За везе дуже од око 150 метара при 100Г, комбинација јефтинијег-једномодног кабла плус ЛР4 оптике може већ бити једнака или надмашити вишемодну у укупној цени.

3. Конектори, панели за закрпе и имплементација

У окружењима центара података високе{0}}густине, мултимод ЛЦ иМПО/МТП каблови за разбијањедобро ускладите са структурираним кабловским архитектурама дизајнираним око паралелне оптике кратког{0}}домета. Завршетак конектора са једним модом захтева чвршће толеранције полирања и пажљивије руковање, што може повећати трошкове рада у инсталацијама на терену. За пре-завршену трунк исклопови каблова за разбијање, ова разлика је минимална јер фабрички завршетак обавља прецизан рад.

4. Одржавање и потрошња енергије

Вишемодни примопредајници засновани на ВЦСЕЛ-у троше мање енергије по порту од ДФБ ласерских модула, што је битно на нивоу. У дата центру са хиљадама активних портова, укупна уштеда енергије и хлађења од СР оптике може бити значајна. За-везе у једном режиму на велике удаљености, већа снага примопредајника је прихваћена-замена за могућност досега.

5. Трошкови надоградње и животног циклуса

Овде краткорочна{0}}уштеда може да постане-дугорочни жал. Вишемодна кабловска постројења инсталирана за 10Г можда неће подржавати следећи ниво брзине на истим растојањима. Ако будућа надоградња на 100Г захтева повлачење новог једномодног кабла зато што постојећи вишемодни каблови прелазе 100 м, цена поновног-каблирања је далеко већа од оне која би коштала за један режим на почетку.

Једначина трошкова животног циклуса је јасна: за везе испод 100 м које ће остати у домету вишемодног рада чак и при већим брзинама, мултимод обично добија на укупним трошковима. За везе између 100 м и 300 м, избор зависи од мапе пута за надоградњу. За све изнад 300 м, једноструки режим скоро увек даје бољу-рочну вредност.

Типови вишемодних влакана: ОМ3 вс ОМ4 вс ОМ5

Када одлука дође на мултимод, следеће питање је која оцена. Застарели типови влакана ОМ1 (62,5 µм) и ОМ2 (50 µм) и даље постоје у старијим инсталацијама, алиТИА-568.3-Еје преместио своје ознаке боја у стари додатак и ниједан нови{0}}стандарди за велике брзине не циљају ове типове влакана. За нове примене, реални избори су ОМ3, ОМ4 или ОМ5.

ОМ{0}} Главни радни коњ

ОМ3 је било прво ласерски-оптимизовано вишемодно влакно од 50/125 µм дизајнирано посебно за ВЦСЕЛ изворе на 850 нм. Има ефективни модални пропусни опсег (ЕМБ) од 2000 МХз·км и подржава 10ГБАСЕ-СР до 300 м и 100ГБАСЕ-СР4 до 70 м. ОМ3 је и даље широко распрострањен у окружењима предузећа и дата центара где су удаљености веза умерене, а контрола трошкова је важна.

Где ОМ3 најбоље одговара: нове примене са везама испод 100 м на 40Г/100Г, или испод 300 м на 10Г, где буџет не оправдава премију за ОМ4.

ОМ4 - Више пропусног опсега, више простора

ОМ4 удвостручује ЕМБ на 4700 МХз·км на 850 нм, што се директно преводи у дужи досег при већим брзинама. На 10Г, ОМ4 проширује домет од 300 м (ОМ3) до 400 м. На 100Г (100ГБАСЕ-СР4), ОМ4 достиже 100 м у односу на 70 м на ОМ3. Тих додатних 30 метара често чини разлику између одрживе везе и оне која је ван спецификације.

Где се ОМ4 најбоље уклапа: пројекти центара података и кампуса где неке везе падају у опсегу од 70–150 м при 40Г/100Г, или где је потребна додатна маргина везе за смештај каблова за повезивање, спојева и конектора без ризика да се буџет изгуби.

ОМ{0}} Широкопојасни мултимод за СВДМ

ОМ5 дели исти ЕМБ од 4700 МХз·км на 850 нм као и ОМ4, тако да за конвенционалне апликације са једном{4}}таласном дужином ради идентично. Оно што издваја ОМ5 је његова проширена спецификација у опсегу таласних дужина од 850–953 нм, дизајнирана да подржи технологију мултиплексирања кратких{9}}таласних дужина (СВДМ). СВДМ омогућава да четири таласне дужине путују преко једног пара влакана, омогућавајући пренос од 100Г на само два влакна уместо на осам.

ИсподИЕЕЕ 802,3 цм (400ГБАСЕ-СР4.2), ОМ5 подржава 400Г преко четири пара влакана на удаљености до 150 м, у поређењу са 100 м на ОМ4 и 70 м на ОМ3.

Где ОМ5 најбоље одговара: пројекти са јасним планом за коришћење СВДМ примопредајника или 400ГБАСЕ-СР4.2, и где је смањење броја влакана у окружењима велике{4}}густине приоритет дизајна. Ако пројекат нема посебне СВДМ захтеве, ОМ4 испоручује исте перформансе једне таласне дужине- уз нижу цену кабла.

Шта је са застарелим ОМ1 и ОМ2?

ОМ1 (62,5/125 µм) и ОМ2 (50/125 µм, не-ласерски-оптимизовани) су били стандардни избори за више начина током раних 2000-их. Још увек постоје у многим старијим зградама. Критично ограничење: ОМ1 може да носи само 10ГБАСЕ-СР око 26–33 м, а ОМ2 достиже отприлике 82 м при 10Г. На 40Г и више, ниједна врста влакна није одржива.

Ако пројекат надоградње укључује ОМ1 или ОМ2 инфраструктуру, а циљ је 10Г или већи, замена кабла са ОМ4 или једним режимом је скоро увек практичнија од покушаја да се поново употреби застарело влакно са преклопним кабловима за -кондиционирање режима, који повећавају трошкове, сложеност и ризик за решавање проблема.

Типови једномодних влакана: ОС1 наспрам ОС2

На страни једног режима, два разреда су ОС1 и ОС2, дефинисани помоћуПрепоруке ИТУ-Т Г.652и референциран у ТИА и ИСО/ИЕЦ стандардима.

ОС1покрива чврсте-бафероване унутрашње једномодне каблове са максималним пригушењем од 1,0 дБ/км на 1310 нм и 1550 нм. То је било уобичајено у раним мономодским структурираним кабловским инсталацијама.

ОС2покрива једномодно влакно са лабавим-цевом и нултим-водом-вршним врхом са максималним слабљењем од 0,4 дБ/км на 1310 нм и 0,3 дБ/км на 1550 нм. Ниже слабљење подржава дуже везе и неопходно је за ВДМ апликације које користе таласне дужине у опсегу 1360–1460 нм.

За нове инсталације у једном режиму, ОС2 је стандардна препорука. Подржава сваку тренутну и планирану једномодну Етхернет апликацију, обезбеђује знатно бољи буџет везе, а разлика у цени у односу на ОС1 је занемарљива на већини тржишта. За детаљно поређење погледајте нашуОС1 вс ОС2 водич за једномодно влакно.

Најбоље апликације за Сингле Моде и Мултимоде Фибер

Избор влакана је најједноставнији када одлука почиње са окружењем апликације, а не каталогом производа.

Дата Центерс

Унутар центара података, већина веза се креће испод 100 м - често испод 30 м између-преклопника-рацк свитцх-а и сервера. У овом окружењу, мултимод ОМ4 са СР или СР4 оптиком је доминантан избор, вођен уштедом трошкова на стотинама или хиљадама портова. Велика густина портова такође иде у прилогМПО/МТП патцх кабловии паралелне оптичке архитектуре.

Међутим, центри података у хиперскали и велики објекти предузећа све више примењују једномодно влакно за везе између -слоја и{1}}хала где везе прелазе 100 м или где је планирана миграција 400Г/800Г. Уобичајени образац је вишеструки режим за од-до-кичме унутар једне махуне, једноструки режим за кичму-до-кичму у целом објекту.

Кампус и пословне мреже

Окружење у кампусу обично комбинује кратке хоризонталне стазе унутар зграда са дужим везама између зграда. Практичан приступ је мултимод за везе-слојева дистрибуције унутар једне зграде (где растојања остају испод 300 м при 10Г) и једноструки режим за све-кичмене везе између зграда.

Једно од најчешћих разлога за жаљење у умрежавању у кампусу је постављање мултимода за везу између две зграде удаљене 200 м на 1Г или 10Г, а затим откривање три године касније да надоградња на 40Г или 100Г захтева да се веза поново-каблирала јер је мултимод домет при тим брзинама испод м. 2.

Индустријски и производни објекти

Индустријске локације често укључују дистрибуиране контролне системе, аутоматизацију процеса и камере за надзор распоређене на великим физичким површинама. Уобичајени су каблови од 500 м до неколико километара, а окружење може укључивати висок ЕМИ од мотора, опреме за заваривање и услова дистрибуције енергије - где је отпорност влакана на електромагнетне сметње примарна предност.

Једноструки начин рада је стандардни избор за индустријске окосне везе јер удаљености обично премашују мултимодни досег. За краће везе са појединачним машинама или локалним контролним таблама, мултимод може да функционише, али многи индустријски дизајнери више воле да стандардизују једноструки режим у целом објекту како би поједноставили поштеду, смањили комплексност обуке и избегли мешане-проблеме у решавању проблема са влакнима. Погледајте нашеводич за примену оптичких влаканаза више сценарија{0}}специфичних за индустрију.

Мреже за надзор и безбедност

Компактни,{0}}системи за надзор на једној локацији са камерама концентрисаним у једној згради или малој области могу ефикасно да користе мултимоде. За дистрибуиране мреже камера широм кампуса, паркинга или периметра - где појединачни каблови редовно прелазе 300 м - у једном режиму сасингле моде СФП модулије поузданија опција. Цена повлачења једномодног влакна је упоредива са вишемодном, а разлика у цени примопредајника по-камери се може управљати на нивоу већине примене надзора.

Школе, болнице и владине установе

Ова окружења често захтевају хибридни дизајн: мултимод за-просторије са опремом велике густине и ормаре за сервере, један режим за главне везе које повезују више зграда у кампусу. Кључни фактор планирања је да ови објекти обично имају дуг радни век - 15 до 25 година за кабловску инфраструктуру -, тако да је пројектовање само за тренутне брзине рецепт за скупе-надоградње средином века. За главне везе, једномодно влакно је сигурнија дугорочна-инвестиција чак и ако је тренутна брзина преноса података само 1Г или 10Г.

Уобичајене грешке у избору влакана

Искуство у стотинама пројеката имплементације оптичких влакана открива неколико понављајућих грешака које повећавају трошкове или ограничавају будуће могућности.

Грешка 1: Одабир врсте влакана само на основу данашње брзине.Мултимоде кабловско постројење инсталирано за 10Г можда неће подржавати 100Г на истим растојањима. Увек проверите табелу брзине{3}}раздаљине за следећи планирани ниво надоградње, а не само за тренутни.

Грешка 2: Поређење трошкова каблова без укључивања примопредајника.Фибер кабл је често мањи део укупне цене везе. Цена примопредајника, завршетак конектора и будући трошкови надоградње обично су важнији.

Грешка 3: мешање једномодног и вишемодног влакна на истој вези. Једномодни и вишемодни примопредајницинису унакрсно{0}}компатибилни. Повезивање СР примопредајника на једномодно влакно, или ЛР примопредајника на мултимодно влакно, неће произвести радну везу. Свака веза мора да користи одговарајућа влакна и оптику.

Грешка 4: Поновно коришћење старих ОМ1/ОМ2 влакана за 10Г+ без тестирања.Застарело вишемодно влакно можда неће испунити захтеве модалног пропусног опсега за 10ГБАСЕ-СР. Пре поновне употребе, проверите квалитет инсталираног влакна и тестирајте стварни губитак везе - или планирајте поновно-каблирање.

Грешка 5: Игнорисање буџета за губитак везе.Бројеви максималног досега у ИЕЕЕ стандардима претпостављају чисте конекторе, минималне спојеве и специфичне вредности губитка-по-километру. У стварним инсталацијама са више патцх панела, спојева и конектора, стварна достижна удаљеност може бити краћа. Увек израчунајтебуџет губитка везепре финализације типа влакна и избора примопредајника.

Контролна листа за избор влакана

Пре него што донесете одлуку о куповини, размотрите ових шест питања:

1. Која је стварна удаљеност везе?Измерите или процените физичку путању кабла, а не равну{0}}раздаљину. Укључите вертикалне успоне, постављање носача каблова и дужине каблова на оба краја.

2. Коју брзину података веза треба да преноси сада иу следећем циклусу надоградње?Проверите горњу табелу{0}}брзина за растојање. Ако је домет мултимода на следећем планираном нивоу брзине мали или недовољан, једноструки режим је сигурнија инвестиција.

3. Где је буџетски притисак - кабл, оптика или животни циклус?За кратке везе са великим бројем портова, уштеде мултимодних примопредајника могу доминирати. За дуге везе или инфраструктуру са дугим{1}}услугом-животног циклуса, цена једног мода је обично нижа.

4. Да ли је ово нова инсталација или надоградња постојећег кабла?Нове градње имају пуну слободу избора. Надоградње морају узети у обзир које влакно је већ у земљи или у зидовима. Проверите инсталирану врсту влакана пре него што претпоставите да подржава веће брзине.

5. Које типове конектора захтева дизајн?Често се користе{0}}дети центара података велике густинеМПО/МТП конекториса паралелном оптиком. Дизајн кампуса и зграда чешће користи ЛЦ дуплекс. Обе породице конектора су доступне у верзијама са једним и више модова, али инсталирана база може ограничити избор.

6. Колико дуго ће ова кабловска инфраструктура бити у функцији?Ако је одговор више од 10 година, добро одмерите будућу скалабилност. Једномрежно влакно инсталирано данас ће подржавати мрежне брзине које још нису стандардизоване. Данас инсталирано вишемодно влакно има познату домету на сваком нивоу брзине.

Често постављана питања

Да ли је једномодно влакно увек боље од мултимодног?

Не за сваку везу. Једноструки режим је супериорнији у погледу удаљености, скалабилности пропусног опсега и буџета везе -, али за кратке везе испод 100 м, мултимод са ВЦСЕЛ оптиком пружа упоредиве перформансе уз знатно нижу цену примопредајника. Питање није које је влакно „боље“ апстрактно, већ који тип влакна одговара специфичној удаљености везе, захтеву за брзину и буџету.

Да ли вишемодно влакно постаје застарело?

Не. Вишемодно влакно наставља да се развија - ОМ5 је стандардизован 2017. за СВДМ апликације, а ИЕЕЕ 802.3цм је додао спецификације за више модова од 400Г у 2020. Вишемодност остаје најисплативији{7}}најефикаснији избор за кратке-центре података и везе предузећа. Оно што се променило је да брзина при којој вишемодна ограничења досега постају релевантна опада са сваком новом генерацијом брзине.

Коју врсту влакна да користим за 10Г Етхернет?

На 10Г, мултимоде ОМ3 покрива до 300 м и ОМ4 до 400 м користећи10ГБАСЕ-СР СФП+ модули. Једноструки режим са 10ГБАСЕ-ЛР покрива до 10 км. За везе испод 300 м, мултимод је стандардни -исплатив избор. За везе веће од 300 м, или ако планирате да надоградите на 25Г/40Г/100Г на истом каблу, једноструки режим је практичнији.

Коју врсту влакна да користим за 100Г Етхернет?

На 100Г, мултимод ОМ4 достиже 100 м (100ГБАСЕ-СР4), а ОМ3 достиже 70 м. Једноструки режим достиже 500 м (100ГБАСЕ-ДР), 2 км (100ГБАСЕ-ФР1) или 10 км (100ГБАСЕ-ЛР4). Ако је веза испод 100 м, вишемодна СР4 оптика је знатно јефтинија. Преко 100 м, потребан је појединачни режим.

Да ли могу да мешам сингле моде и мултимоде фибер у истој мрежи?

Да - многе мреже користе и једно и друго. Уобичајени дизајн користи мултимод за кратке-везе за приступ и дистрибуцију унутар зграда и једноструки режим за везе између зграда или широм кампуса. Оно што не можете да урадите је да повежете једномодно влакно са вишемодним примопредајником или обрнуто у оквиру исте везе. Свака веза мора да користи одговарајућа влакна и оптику.

Шта се дешава ако требам да надоградим постојећу ОМ2 мрежу на 10Г?

ОМ2 влакно подржава 10ГБАСЕ-СР за само око 82 м. Ако су ваше везе краће од тога и конектори су у добром стању, поновна употреба може бити могућа уз одговарајуће тестирање. За везе дуже од 82 м, мораћете да пре-каблујете са ОМ3/ОМ4 или да пређете на појединачни режим. 10ГБАСЕ-ЛРМ примопредајник са патцх каблом{13}}за кондиционирање режима може да прошири домет на застарелом мултимоду на око 220 м, али то повећава трошкове и сложеност.

Како да израчунам буџет за губитак оптичке везе?

Буџет губитка везе је максимални дозвољени оптички губитак између предајника и пријемника. Почните са специфицираном снагом одашиљања примопредајника и минималном осетљивошћу пријемника, а затим одузмите губитке од сваке компоненте у линку: слабљење влакана по км, губитак конектора по спојеном пару, губитак у спајању и било коју додатну маргину. Ако укупан губитак везе премашује буџет, веза неће радити поуздано. За детаљне вредности губитака по типу влакана, погледајтеВодич за тестирање влакана компаније Флуке Нетворксили стандард ТИА-568.3.

Закључак

Једномодно и вишемодно влакно имају јасну улогу у модерној мрежној инфраструктури. Избор није у томе која је технологија боља -, већ је реч о усклађивању типа влакна са раздаљином везе, тренутном и будућом брзином преноса података, структуром трошкова и веком трајања инсталације.

За везе кратког{0}}домета испод 100 м, вишемодно влакно са ВЦСЕЛ-оптиком заснованом на оптици остаје најисплативија-опција у центрима података и ентеријерима зграда. За окосне везе, везе у кампусу и било коју путању где ће мрежа можда морати да преноси 100Г или брже преко 100 метара, једномодно влакно је практичнија и{7}}безбеднија инвестиција у будућности. Многе мреже у стварном{9}}свету користе и једно и друго, са вишемодним руковањем кратким везама{10} велике густине и једним режимом који покрива све изван тог опсега.
